Tehniline parameeter

Toote sissejuhatus:

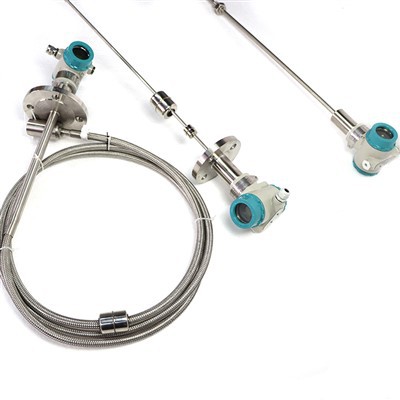

Taseme saatja magnetostriktiivne on ülitäpne mõõtmisinstrument, mis teostab pidevaid ja liidese mõõtmisi ning pakub analoogsignaali väljundit jälgimiseks ja juhtimiseks. See koosneb roostevabast terasest torust (mõõtevarras), magnetostriktiivsest traadist (lainejuhi traadist), teisaldatavast ujukist (püsiva magnetiga) ja muudest komponentidest. Lisaks analoogtoodangu omadustele on sellel vedeliku tasemel arvesti kasutamisel suurem paindlikkus ja funktsioonide laienemise tõttu tugevam keskkonnakaitse. See sobib peamiselt vedelike tasemete tööstuslikuks mõõtmiseks ja kontrollimiseks erinevates vedelates paakides, näiteks nafta, keemiline tooraine ladustamine, tööstusprotsessid, biokeemia, ravim, toit ja joogid, paagipiirkonna haldamine, maa -alune inventuur bensiinijaamade jms. Samuti see Jälgib tammi taset, reservuaaride taset ja reoveepuhastust.

Tööpõhimõte

Taseme saatja magnetostriktiivse (magnetostriktiivne ujukiõli andur) struktuurne osa koosneb roostevabast terasest torust (mõõtevarras), magnetostrictivetraadist (lainejuhi traadist), liikuvast ujukist (püsiva magnetiga sees) ja muudes komponentides, nagu on näidatud keskel keskel, nagu on näidatud keskel keskel, nagu näidatud keskel keskel. .

Kui tasemesaatja magnetostrifitseerib, erutab vooluahela osa lainejuhi pulsivoolu. Kui vool levib mööda lainejuhi traati, genereeritakse lainejuhi ümber impulsi elektromagnetiline väli. Selle mõõtevarda välisküljele paigaldatakse ujuk ja ujuk võib vedeliku taseme muutumisel liikuda üles ja alla. Ujuki sees on püsimagnetirõngaste komplekt. Kui impulssivool magnetväli vastab ujuki genereeritud magnetrõnga magnetväljale, muutub ujuk ümbritsev magnetväli, põhjustades magnetostriveerivast materjalist valmistatud lainejuhi traadi, et genereerida väändelaine impulss ujuki asendis. Impulss liigub fikseeritud kiirusega mööda lainejuhi tagasi ja see tuvastatakse tuvastusmehhanismi abil. Mõõdetes impulsivoolu ja väändelaine ajavahe, saab täpselt kindlaks määrata ujuki asukoha, st vedeliku taseme asukoha. Seda saab kasutada ka kahe erineva vedeliku vahelise piiri mõõtmiseks. Plahvatuskindel disain, mis sobib ohtlikeks sündmusteks, saab mahu arvutada intelligentne elektrooniline vooluringi kujundus; Ainus liikuv osa on ujuk ja hoolduskulud on äärmiselt madalad.

Tooteomadused

Taseme saatja magnetostriktiivne on ülioluline vahend vedeliku taseme täpseks mõõtmiseks erinevates ladustamismahutites. Tugineva täpsuse, tugeva keskkonnaalane kohanemisvõime ja vaevatu paigaldamise poolest leiab see tehnoloogia ulatuslikku kasutamist vedeliku taseme mõõtmisel sellistes tööstusharudes nagu nafta- ja keemiasektor, mis järk -järgult asendab traditsioonilisi andureid.

1. vankumatu töökindlus: võimendades lainejuhi põhimõtet ja ilma mehaaniliste liikuvate komponentideta välistab see andur hõõrdumist ja kulumist. Roostevabast terasest torus ümbritsetud muundur jääb mõõtekeskkonnast eraldatuna, tagades ühtlase jõudluse ja pikendatud operatiivse eluea.

2. tasakaalustamata täpsus: kasutades lainejuhi impulsi tehnoloogiat, arvutab see andur nihke, mõõtes impulsi initsiatsiooni ja lõpetamise aegu. See metoodika tagab erakordse mõõtmise täpsuse, kiites eraldusvõime üle, mis ületab 0. 01% FS, mis on väljakutse teistele anduri variantidele.

3. Täiustatud ohutusomadused: paremate plahvatuskindade ja sisemiste ohutusomaduste abil tagab tasemesaatja magnetostriktiivne töö turvaliste toimingute, eriti keemiliste toorainete ja tuleohtlike vedelike mõõtmisel. Kõrvaldades vajaduse avada paagi kaane mõõtmiste ajal, leevendab see käsitsi mõõtmispraktikaga seotud riske.

4. Pöörideta paigaldamine ja hooldus: Tavaliselt paigaldatud olemasolevate toruavade kaudu paagi tippkohtumistele, see andur sobib ideaalselt maa -aluste ladustamismahutite ja operatiivsete paakide seadistuste jaoks. Selle paigaldusprotsess integreerub sujuvalt, häirimata regulaarset tootmist.

5. Sujuv süsteemi automatiseerimine: taseme saatja magnetostriktiivse sekundaarne instrument kasutab standardseid väljundsignaale, lihtsustades arvutite signaali töötlemist ja võimaldades võrgustiku funktsioone. See suurendab kogu mõõtmissüsteemi automatiseerimistaset, hõlbustades tõhusaid toiminguid.

Toote üksikasjad

Tooterakendus

Magnetostriktiivseid veetaseme gabariidid kasutatakse vedelate taseme tööstuslikuks mõõtmiseks ja kontrollimiseks erinevates vedelates mahutites, näiteks nafta, keemilise tooraine ladustamise, tööstusprotsesside, biokeemia, meditsiini, toidu ja jookide, tankifarmide haldamise ja maa -aluste varude gaasijaamades. Samuti jälgivad nad tammi vee taset, reservuaari vee taset ja kanalisatsiooni töötlemist.

Ei saa mõõta viskoosset meediat

sertifikaat

12 -kuuline garantiiaeg; Eluaegne hooldus tasuta
